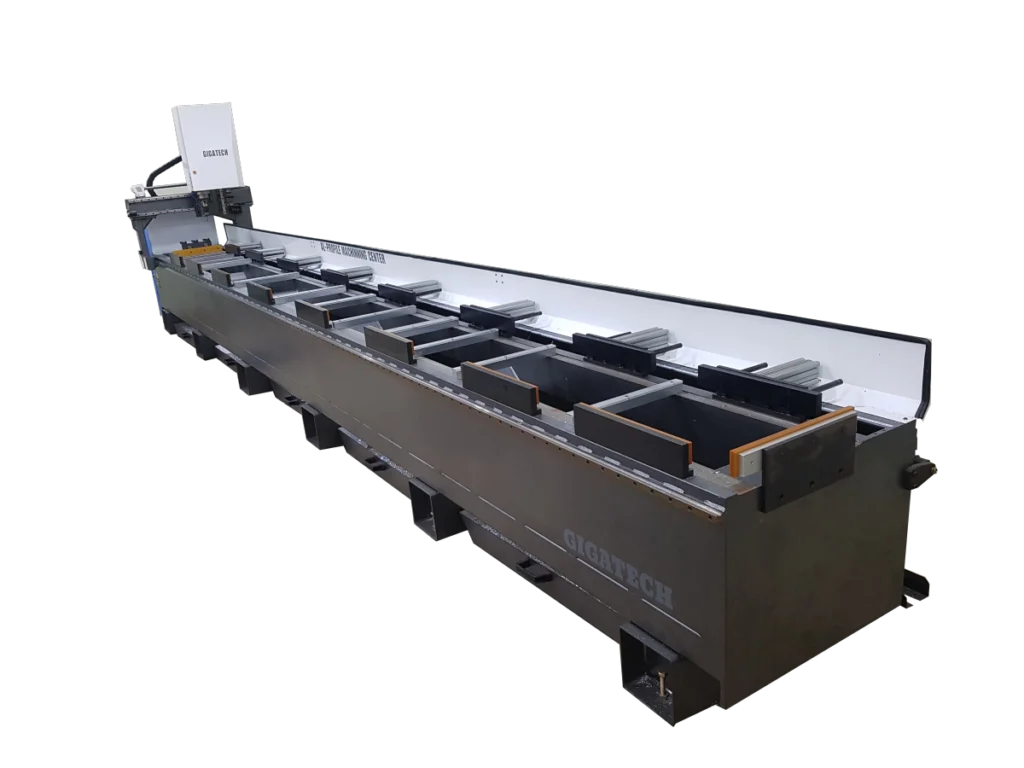

GGW-SERIES 와이드형 가공기

기존 GG 시리즈의 장점을 그대로 유지하면서, 넓은 폭의 자재 가공에 특화된
GGW 시리즈 모델입니다.

자재를 더욱 안정적으로 고정하며, 관통 작업 등에 유리한 구조로 제작되어
밀링, 홀 작업에 적합합니다.

알루미늄 프로파일 및 창호 자재 등
일정한 형상의 소재 가공에 최적화된 성능을 제공하며,
기본 프로그램이 내장되어 있어
수치 입력만으로도 누구나 쉽고 빠르게 작업이 가능합니다.

현장에서 필요한 크기로 제작이 가능합니다.

이런 작업에 적합합니다.

• 알루미늄 프로파일 등 장척 자재 가공
• 넓은 자재의 밀링, 관통 홀 작업
• 반복적인 홀 가공 및 밀링 작업
• 일정한 품질이 요구되는 연속 생산 공정
• 수작업 공정의 자동화가 필요한 현장

가공 Y 범위 380mm 이상 제작으로
넓은 자재를 가공하기 쉽게 제작됩니다.

서보 제어를 통한 정밀한 위치 제어로
홀 가공 및 밀링 가공을 정확한 위치에서
반복 수행할 수 있어
가공 품질의 편차를 줄입니다.

기본 가공 프로그램이 내장되어 있어
초보 작업자도 짧은 교육과 수치 변경으로
홀 가공 및 밀링 가공을 수행할 수 있습니다.

GGW SERIES의 기본 사양입니다. 넓은 작업폭이 필요한 긴 자재 가공 환경에 맞춰 구성됩니다.

구분		GGW SERIES
사용 용도	–	드릴 및 머시닝 가공용 광폭 가공기
표준 스핀들	–	서보 모터 제어 스핀들 / 벨트식 구동 구조 / 3~5kW, 5,000~7,500RPM
옵션 스핀들	–	직립 고속 스핀들(약 9kW, 약 24,000RPM) / 벨트식 고속 스핀들(약 9,000RPM)
표준 공구	–	BT30 KEY TYPE / BT40(옵션) / ER32 정밀급 콜렛(사용 용도에 따라 변경 가능)
가공 범위	mm	X : 4,500 / 5,000 / 6,000 Y : 380 이상 Z : 250 기타 : 작업 폭 및 길이에 따라 주문 제작 가능
최대 이동 속도 / 적정 이동 속도	mm/min	X : 100,000 / 60,000 Y : 70,000 / 40,000 Z : 15,000 / 8,000
가공 속도	–	자재 종류, 절입량, 공구 종류 등에 따라 변경
구동 방식	–	정밀 제어용 서보 모터 & 드라이버 제어
구동부 구성	–	X축 Rack & Pinion + LM Guide / Y·Z축 Ball Screw + LM Guide
제어	–	CNC 제어 방식 국산 컨트롤러 / 4축 제어용 CNC 기반 프로그램 / G-CODE 기반
고정 방식	–	에어 실린더식 클램프
기계 SIZE	mm	L : 5,800 / 6,300 / 7,300 W : 1,500 이상 (구성에 따라 변경) H : 2,100
적용 작업	–	알루미늄 프로파일, FRP 압출물 등 폭이 넓은 긴 자재의 홀 가공 / 밀링 가공 / 형상 가공
기타 사항	–	광폭 자재 대응 / ATC(옵션) 적용 가능 / 센서식·소프트웨어식 2중 이탈 방지 세팅 / 주문 제작 가능

※ 상기 사양은 기본 구성 기준이며, 작업 환경과 사용 목적에 따라 달라질 수 있습니다.

GGW -SERIES 와이드형 가공기는 작업 준비부터 가공 완료까지
단계별로 안정적인 공정 흐름을 제공합니다.

가공 공정 안내

1. G코드 생성 및 수정
치수 변경이나 단순 수치 수정만으로도
현장 조건에 맞는 G코드 작업이 가능합니다.

2. 작업물 세팅 및 클램핑
작업물을 기준 위치에 세팅한 후
클램핑을 통해 가공 중 흔들림을 최소화하여
안정적인 가공 환경을 구성합니다.

3. 가공 진행 및 툴체인지
설정된 G코드에 따라 가공이 진행되며,
공정 완료 후 툴체인지를 통해
다음 공정을 연속적으로 수행합니다.

4. 작업 완료
모든 가공 공정이 완료되면
작업물은 다음 공정 또는 출하 단계로
이동할 수 있도록 준비됩니다.

공정에 맞는 장비 구성부터 설치·교육까지
기가테크가 함께합니다.
