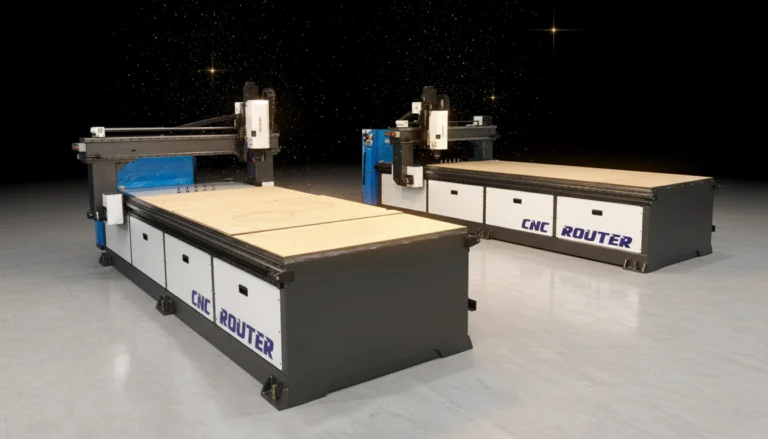

GGR-SERIES 라우터

다양한 산업용 자재 가공에 대응할 수 있도록 설계된 기가테크의 CNC 라우터입니다.

목재, 비철 소재, FRP, 엔지니어링 플라스틱 등 다양한 자재의 절삭과 형상 가공에
적합하며, 작업 목적에 맞춰 안정적으로 운용할 수 있는 장비입니다.

또한 4×8 규격뿐 아니라 4×16 등 작업 크기와 설치 환경에 따라
장비 크기 조정이 가능하여, 현장 조건에 맞는 구성이 가능합니다.

이런 작업에 적합합니다.

• 목재 및 비철 소재의 형상 가공

• FRP 및 엔지니어링 플라스틱 형상 가공

• 반복적인 형상 작업 및 패널 가공

• 수작업 공정의 자동화가 필요한 현장

목재, 비철 소재, FRP,
엔지니어링 플라스틱 등
다양한 산업용 자재의 절삭과 형상 가공에 대응할 수 있도록 설계되어 있습니다.

반복 작업에서도 일정한
가공 품질을 유지할 수 있도록
안정적인 운용과
가공 성능을 고려해 제작합니다.

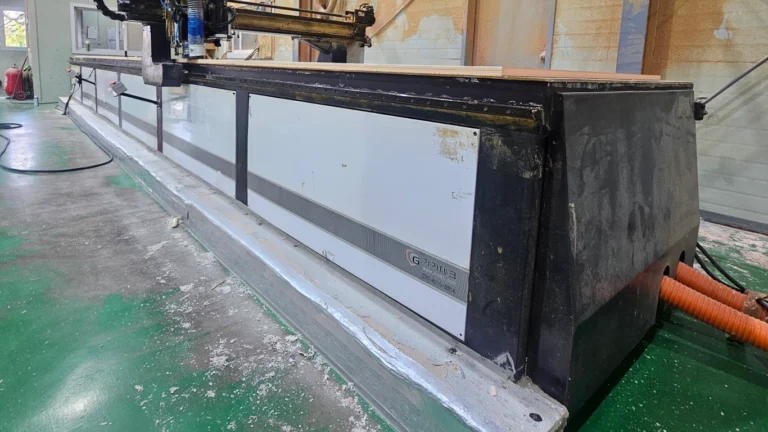

4×8 사이즈뿐 아니라 4×30 등
작업 크기와 설치 환경에 맞춰
장비 크기를 조정할 수 있습니다.
가공 대상과 생산 방식에 맞는 규격으로
현장에 적합한 라우터를 제작합니다.

GGR SERIES 라우터의 기본 사양입니다. 작업 자재, 가공 범위, 장비 크기에 따라 세부 사양은 조정될 수 있습니다.

구분		GGR SERIES 라우터 (4×8 기준)
사용 용도	–	비철금속, 수지류, 목재류 등 판재 가공용 CNC 라우터

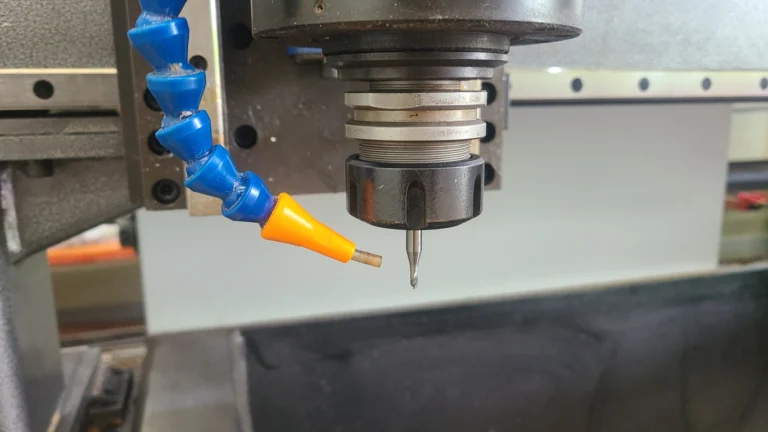

표준 스핀들	–	고속 가공용 인버터 제어 직립 고속 스핀들 / 약 9kW / 약 24,000RPM
옵션 기능	–	리지드 기능 적용 시 탭 가공 가능
표준 공구	–	ISO 30 / ER 32 정밀급 콜렛 (사용 용도에 따라 변경 가능)
가공 범위	mm	X : 2440 Y : 1220 Z : 150 기타 : 5×10 모델, 장축 모델 등 주문 제작 가능
최대 이동 속도 / 적정 이동 속도	mm/min	X : 100,000 / 60,000 Y : 70,000 / 40,000 Z : 15,000 / 8,000
가공 속도	–	자재 종류, 절입량, 공구 종류 등에 따라 변경
구동 방식	–	정밀 제어용 서보 모터 & 드라이버 제어
구동부 구성	–	X축 Rack & Pinion + LM Guide / Y·Z축 Ball Screw + LM Guide
제어	–	CNC 제어 방식 국산 컨트롤러 / G-CODE 기반 프로그램 운용
고정 방식	–	링 브로워식 진공 베드
기계 SIZE	mm	L : 4300 W : 2300 H : 1700
적용 작업	–	비철금속, 수지류, 목재류 등 판재 형태 자재의 홀 가공 / 밀링 가공 / 형상 가공
기타 사항	–	에어 미스트 분사 장치 / 센서식·소프트웨어식 2중 이탈 방지 세팅 / ATC 등 옵션 구성 가능

※ 상기 사양은 기본 구성 기준이며, 작업 환경 및 사용 목적에 따라 사양 변경이 가능합니다.

GGR -SERIES 라우터는 작업 준비부터 가공 완료까지
단계별로 안정적인 공정 흐름을 제공합니다.

가공 공정 안내

1. 가공 데이터 준비
작업 목적과 형상에 맞는 가공 데이터를 준비하여
현장 조건에 맞는 작업을 진행할 수 있습니다.

2. 작업물 세팅 및 클램핑
작업물을 기준 위치에 세팅한 후
진공 에어 배드를 통해 가공 중 흔들림을 최소화하여
안정적인 가공 환경을 구성합니다.

3. 가공 진행 및 툴체인지
설정된 G코드에 따라 가공이 진행되며,
공정 완료 후 툴체인지를 통해
다음 공정을 연속적으로 수행합니다.

4. 작업 완료
모든 가공 공정이 완료되면
작업물은 다음 공정 또는 출하 단계로
이동할 수 있도록 준비됩니다.

공정에 맞는 장비 구성부터 설치·교육까지
기가테크가 함께합니다.
