GG-SERIES 표준 가공기
가장 오랫동안 현장에서 검증받아온 기가테크의 대표 모델입니다.
표준 모델 4.5 / 5 / 6 M 사양으로 구성되어 있으며
최대 6 M 길이의 긴 자재를 안정적으로 가공할 수 있습니다.
알루미늄 프로파일 및 창호 자재 등
일정한 형상의 소재 가공에 최적화된 성능을 제공하며,
기본 프로그램이 내장되어 있어
수치 입력만으로도 누구나 쉽고 빠르게 작업이 가능합니다.
또한 표준 사양 모델은 재고를 상시 보유하고 있어
짧은 납기로 장비 공급이 가능한 모델입니다.
숙련도에 관계없이 안정된 품질의 가공을 일관되게 구현할 수 있습니다.
이런 작업에 적합합니다.
• 알루미늄 프로파일 장척 자재 가공
• 반복적인 홀 가공 및 밀링 작업
• 일정한 품질이 요구되는 연속 생산 공정
• 수작업 공정의 자동화가 필요한 현장
GG-SERIES 표준 가공기의 특징
긴 자재 가공에 최적화
알루미늄 프로파일부터 창호 자재 등
표준 사이즈 4.5m/5m/6m 모델로
긴 자재 가공에 최적화되어 있습니다.
서보 제어 기반 정밀 이동
서보 제어를 통한 정밀한 위치 제어로
홀 가공 및 밀링 가공을 정확한 위치에서 반복 수행할 수 있어
가공 품질의 편차를 줄입니다.
기본 프로그램 내장
기본 가공 프로그램이 내장되어 있어
초보 작업자도 짧은 교육과 수치 변경으로
홀 가공 및 밀링 가공을 수행할 수 있습니다.
주요 사양 (표준 모델 기준)
주요 사양
GG SERIES의 기본 사양입니다. 작업 자재와 가공 길이에 따라 세부 사양은 조정될 수 있습니다.
| 구분 | GG SERIES | |
|---|---|---|
| 사용 용도 | – | 드릴 및 머시닝 가공용 표준 CNC 가공기 |
| 표준 스핀들 | – | 서보 모터 제어 스핀들 / 벨트식 구동 구조 / 3~5kW, 5,000~7,500RPM |
| 옵션 스핀들 | – | 직립 고속 스핀들(약 9kW, 약 24,000RPM) / 벨트식 고속 스핀들(약 9,000RPM) |
| 표준 공구 | – | BT30 KEY TYPE / BT40(옵션) / ER32 정밀급 콜렛(사용 용도에 따라 변경 가능) |
| 가공 범위 | mm |
|
| 최대 이동 속도 / 적정 이동 속도 | mm/min |
|
| 가공 속도 | – | 자재 종류, 절입량, 공구 종류 등에 따라 변경 |
| 구동 방식 | – | 정밀 제어용 서보 모터 & 드라이버 제어 |
| 구동부 구성 | – | X축 Rack & Pinion + LM Guide / Y·Z축 Ball Screw + LM Guide |
| 제어 | – | CNC 제어 방식 국산 컨트롤러 / 4축 제어용 CNC 기반 프로그램 / G-CODE 기반 |
| 고정 방식 | – | 에어 실린더식 클램프 |
| 기계 SIZE | mm |
|
| 적용 작업 | – | 알루미늄 프로파일, FRP 압출물 등 긴 자재의 홀 가공 / 밀링 가공 / 형상 가공 |
| 기타 사항 | – | ATC(옵션) 적용 가능 / 센서식·소프트웨어식 2중 이탈 방지 세팅 / 작업 환경에 따라 사양 변경 가능 |
※ 상기 사양은 기본 구성 기준이며, 사용 환경 및 목적에 따라 조정될 수 있습니다.
가공 공정
GG -SERIES 표준 가공기는 작업 준비부터 가공 완료까지
단계별로 안정적인 공정 흐름을 제공합니다.
가공 공정 안내
1. G코드 생성 및 수정
치수 변경이나 단순 수치 수정만으로도
현장 조건에 맞는 G코드 작업이 가능합니다.
2. 작업물 세팅 및 클램핑
작업물을 기준 위치에 세팅한 후
클램핑을 통해 가공 중 흔들림을 최소화하여
안정적인 가공 환경을 구성합니다.
3. 가공 진행 및 툴체인지
설정된 G코드에 따라 가공이 진행되며,
공정 완료 후 툴체인지를 통해
다음 공정을 연속적으로 수행합니다.
4. 작업 완료
모든 가공 공정이 완료되면
작업물은 다음 공정 또는 출하 단계로
이동할 수 있도록 준비됩니다.

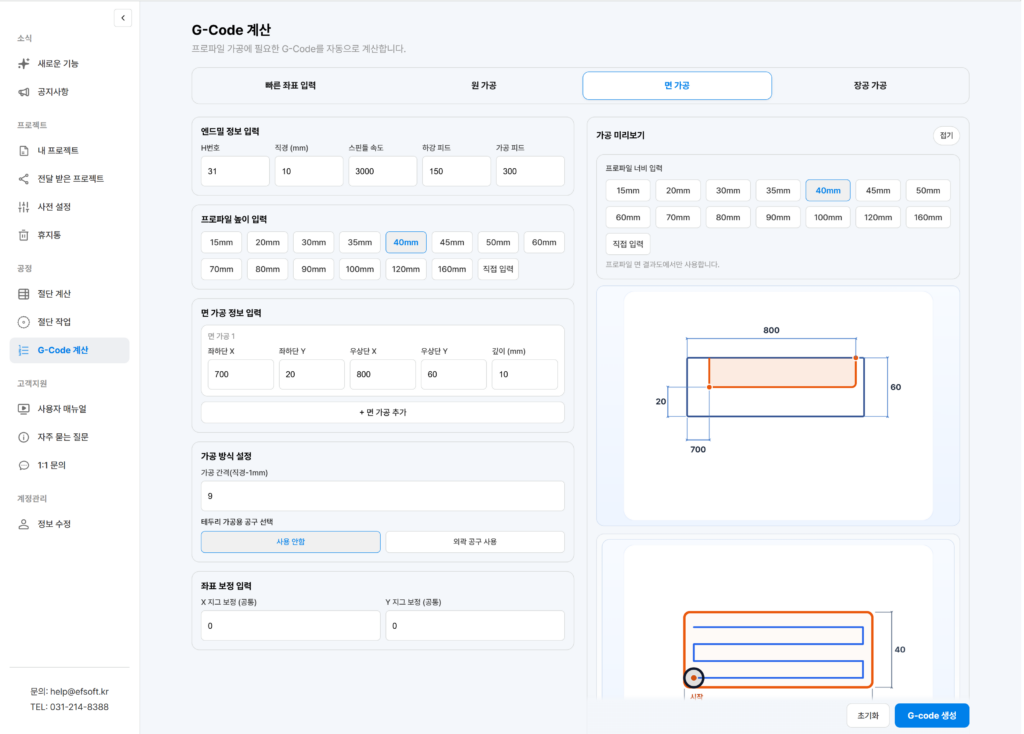

협력 소프트웨어 안내
기가테크 CNC 가공기는 EF소프트와 연계된 전용 프로그램을 통해 더욱 효율적인 가공 준비가 가능합니다.
프로그램은 기가테크 장비의 구조와 가공 방식에 맞춰 최적화되어 있어, 현장에서 보다 직관적으로 사용할 수 있습니다.
작업자는 필요한 치수와 가공 조건을 입력하여 CNC 가공에 필요한 데이터를 생성할 수 있습니다.
복잡한 G코드 작성 부담을 줄이고, 단순 수치 수정만으로도 다양한 현장 조건에 대응할 수 있습니다.
설계부터 가공 준비까지의 과정을 간소화하여 작업 시간 단축과 장비 활용도 향상에 도움을 줍니다.
알루미늄 프로파일,
모든 공정을 한번에.
EF 소프트의 EF CAD를 활용하여 더욱 더 빠르고 간편한 작업
