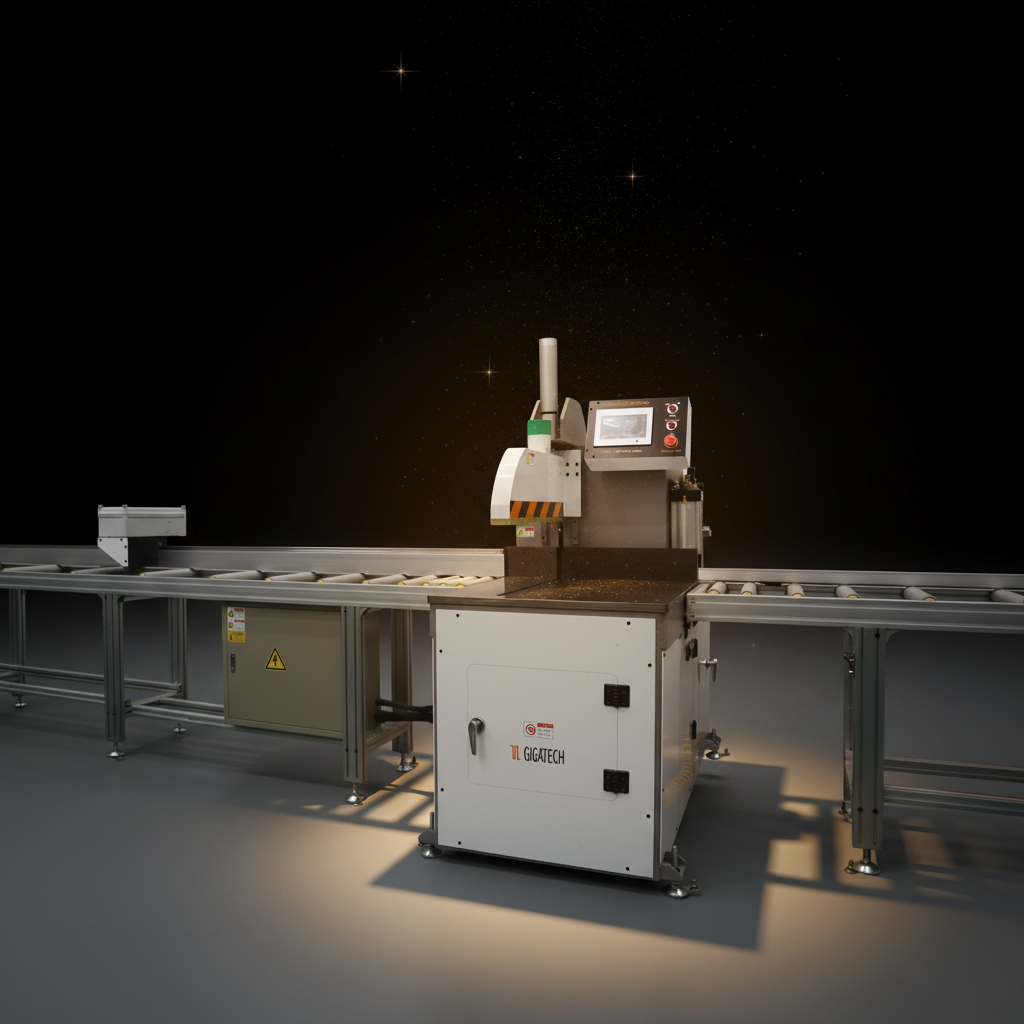

GGC-1 자동 절단기

GGC-1 자동 절단기는 자재 자동 이송과 정밀 치수 제어를 통해
작업 효율과 절단 정확도를 함께 높일 수 있도록 설계된
기가테크의 자동 절단기입니다.

반복 절단 작업이 많은 현장에서 일정한 품질을 안정적으로 유지할 수 있으며,
작업 환경과 자재 조건에 맞춰 효율적인 절단 공정을 구성할 수 있는 장비입니다.

또한 수작업 중심의 절단 공정을 자동화하여
작업 편차를 줄이고 생산성을 높일 수 있도록 제작합니다.

이런 작업에 적합합니다.

•알루미늄 프로파일 및 장척 자재 절단
•반복 절단 작업이 많은 생산 현장
•정확한 길이 제어가 필요한 절단 공정
•수작업 절단 공정의 자동화가 필요한 현장

자재 절단/위치 조정 과정을 자동화하여
반복 절단 작업에서도 안정적인 작업 흐름을 유지할 수 있습니다.

치수에 맞춰 절단 작업을 수행할 수 있도록
정확한 길이 제어와 반복 절단에
적합한 구성을 제공합니다.

수동 스케일의 불편함을 개선하여
절단 위치를 자리에서 바로 변경하고,
비숙련자도 쉽게
절단 위치를 설정할 수 있습니다.

GGC-1은 터치 한 번으로 아대가 자동 이동되는 구조를 적용한 절단기로, 반복 절단 작업에서도 높은 정확도와 작업 효율을 확보할 수 있는 자동 아대 이동식 절단기입니다.

구분		GGC-1 자동 아대 이동식 절단기
모델명	–	GGC-1
사용 용도	–	알루미늄 프로파일 등 긴 자재 절단용 자동 아대 이동식 절단기
톱날 규격	inch / mm	20인치 / 500mm
기계 치수	mm	700 × 1300 × 1540
절단 가능 크기	mm	170 / 340
톱 모터	HP / V / Hz / RPM	7.5HP / 380V 3상 / 60Hz / 3,600RPM
절단 방식	–	전·후방 이동식
이동 성능	mm/min	최대 60,000mm/min 고속 이동
구성 특징	–	서보 제어 기반 정밀 위치 결정 간단한 터치 조작으로 아대 이동 가능 별도 고정 장치 없이 안정적 위치 유지 가능 8080 프로파일 기준 최대 4본 동시 절단 가능
적용 환경	–	반복 절단 작업, 알루미늄 프로파일 절단, 대량 생산 환경에 적합

※ 상기 내용은 카탈로그 기준 대표 사양이며, 실제 구성은 자재 조건 및 작업 환경에 따라 달라질 수 있습니다.

GGC-1 자동 절단기는 작업 준비부터 절단 완료까지
단계별로 안정적인 절단 공정 흐름을 제공합니다.

가공 공정 안내

1. 절단 길이 설정

작업 조건에 따라 필요한 절단 길이를 설정하여
현장 조건에 맞는 절단 작업을 준비합니다.

2. 스토퍼 이동

절단 위치를 적고 버튼을 클릭하면 스토퍼가 이동하여 고정됩니다.
자재의 끝을 스토퍼의 면에 맞추고 절단을 준비합니다.

3. 자동 절단 진행

설정된 위치에 따라 톱이 이동하며 절단이 진행되며,
반복 작업에서도 일정한 품질을 유지할 수 있도록 운용됩니다.

4. 작업 완료

모든 절단 작업이 완료되면
다음 공정 또는 출하 단계로 이동할 수 있도록 준비합니다.

공정에 맞는 장비 구성부터 설치·교육까지
기가테크가 함께합니다.
